Привет! Я поставщик лазерных режущих машин, и меня часто спрашивают о том, как преобразовать проектные файлы в подходящий формат для этих машин. Это важный шаг в процессе лазерной резки, поэтому я здесь, чтобы сломать его для вас.
Перво -наперво, давайте поговорим о том, почему формат файлов имеет значение. Лазерные машины работают, прочитав файл дизайна и переводя его в точные инструкции по резке. Если формат файла не совместим, машина не сможет понять дизайн, и вы в конечном итоге получите результат SUB - PAR или вообще не вырезанный.
Общие форматы файлов для лазерной резки
Есть несколько форматов файлов, которые обычно используются для лазерной резки. Самые популярные включают DXF, AI и SVG.
DXF (формат обмена чертежей)
DXF является широко признанным форматом в производственной отрасли. Это здорово, потому что он может хранить данные 2D и 3D дизайна, а также совместимо с большим количеством программного обеспечения для дизайна и лазерных машин. Большинство программ CAD (Computer - Adid Design) могут экспортировать файлы в формате DXF. Если вы используете программное обеспечение, такое как AutoCAD, экспорт в DXF - это бриз. Просто перейдите в меню «Файл», выберите «Сохранить как» и выберите DXF из списка доступных форматов.
ИИ (Adobe Illustrator)
Файлы ИИ являются родными для Adobe Illustrator, мощного программного обеспечения для графического дизайна. Многие дизайнеры предпочитают работать в Illustrator из -за его расширенных инструментов для рисования и редактирования. Когда вы будете готовы отправить свой дизайн на лазерную режущую машину, вы можете экспортировать файл в формате ИИ. Тем не менее, важно отметить, что некоторые старые лазерные режущие машины могут не поддерживать файлы ИИ напрямую. В этом случае вы можете преобразовать его в более универсальный формат, такой как DXF или SVG.
SVG (масштабируемая векторная графика)
SVG - это викторальный формат изображения на основе XML. Он очень масштабируемый, что означает, что вы можете изменить размер дизайна, не теряя качества. Файлы SVG также являются легкими и могут быть легко отредактированы с помощью текстовых редакторов. Большинство современных веб -браузеров могут отображать файлы SVG, и многие лазерные режущие машины тоже могут их читать. Чтобы экспортировать файл SVG, если вы используете Inkscape (бесплатный и открытый - исходное векторное графическое редактор), перейдите в «Файл»> «Сохранить как» и выберите SVG из параметров формата.
Преобразование проектных файлов
Теперь, когда вы знаете общие форматы файлов, давайте поговорим о том, как преобразовать файлы дизайна.
Использование программного обеспечения для дизайна
Самый простой способ преобразования файлов - это использование программного обеспечения для дизайна, в котором вы создали дизайн. Затем используйте функцию «Сохранить как» или «Экспорт», чтобы выбрать желаемый формат. Обязательно проверьте настройки во время процесса экспорта. Некоторое программное обеспечение позволяет отрегулировать точность, толщину линии и другие параметры, которые могут повлиять на качество лазера.
Инструменты онлайн -конверсии
Если у вас нет подходящего программного обеспечения, установленного на вашем компьютере, доступно много инструментов онлайн -преобразования. Такие веб -сайты, как онлайн - Convert.com и Zamzar.com, могут преобразовать широкий спектр форматов файлов. Просто загрузите свой файл, выберите выходной формат (например, DXF, SVG) и нажмите кнопку «Преобразовать». Тем не менее, будьте осторожны при использовании онлайн -инструментов, так как они могут иметь ограничения на размер файла, и могут быть риски безопасности, связанные с загрузкой конфиденциальных проектных файлов.
Подготовка дизайна для лазерной резки
После того, как вы преобразовали свой файл в правильный формат, есть еще несколько шагов, чтобы подготовить его к лазерной резки.
Масштабирование
Убедитесь, что ваш дизайн - правильный размер. Лазерные режущие машины имеют определенную рабочую зону, поэтому вам необходимо масштабировать свой дизайн, чтобы соответствовать этой области. Вы можете сделать это в своем программном обеспечении дизайна, настраивая размеры дизайна. Например, если ваша лазерная режущая машина имеет рабочую зону 1000 мм x 600 мм, а ваш дизайн слишком большой, вы можете уменьшить масштаб пропорционально до тех пор, пока она не подходит.
Линия толщина
При лазерной резке толщина линии в вашем дизайне представляет собой путь резки. Для большинства лазерных режущих машин предпочтительнее тонкой линии. Толстая линия может привести к тому, что лазер будет разрезаться шире, чем предполагалось. В своем программном обеспечении для дизайна вы можете настроить толщину линии до значения, подходящего для вашей лазерной резки. Обычно толщина линии 0,01 мм - 0,1 мм работает хорошо.
Цветовое кодирование
Некоторые лазерные машины поддержки поддерживают цвет - кодированная резка. Вы можете назначить разные цвета на разные части вашего дизайна, и машина будет вырезать каждый цвет различными настройками. Например, вы можете использовать один цвет для разрезания через материал и другой цвет для гравюры. Проверьте руководство для лазерной резки, чтобы увидеть, поддерживает ли он цвет - кодированная резка и как его настроить.
Наши лазерные режущие машины

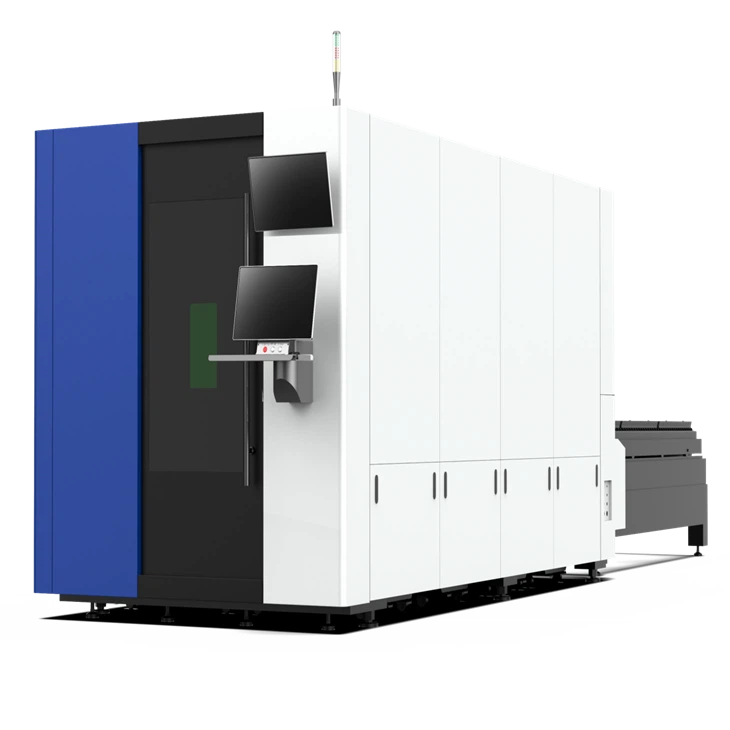

Как поставщик лазерной резки, мы предлагаем ассортимент высококачественных машин, которые совместимы с различными форматами файлов. НашПолностью автоматическая лазерная режущая машинапредназначен для максимальной эффективности и точности. Он может легко справляться с крупномасштабным производством и подходит для широкого спектра материалов, включая металлы, пластмассы и древесину.
Если вы ищете машину с быстрой системой обмена материалами, нашПлатформа платформы лазерной резкиотличный выбор. Это позволяет быстро поменять материалы, сокращая время простоя и повышая производительность.

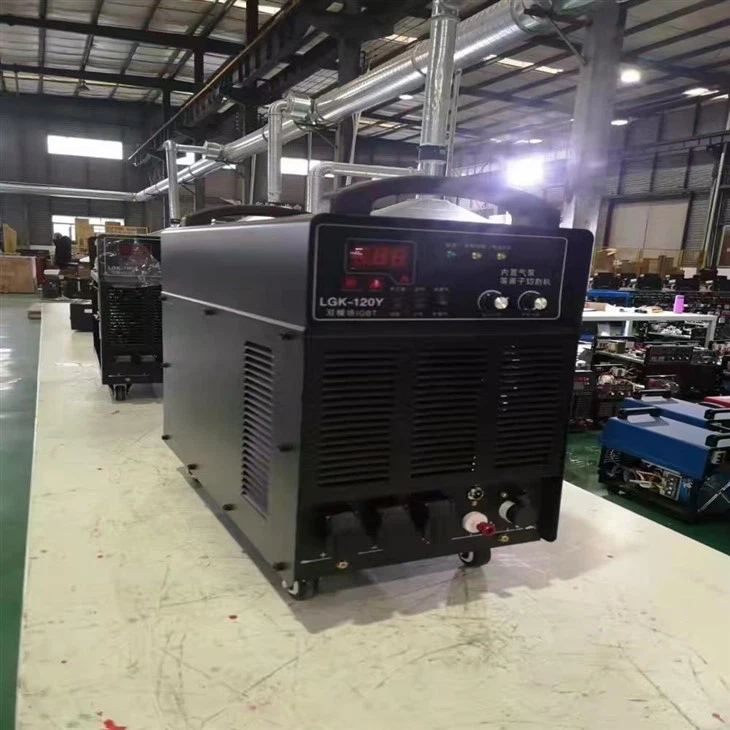

Мы также предлагаемПортативная лазерная сваркаРешения для более гибких сварных задач. Независимо от того, работаете ли вы над небольшими масштабными проектами или необходимо создавать - точечный ремонт, наши портативные лазерные сварочные машины выполняют задачу.
Свяжитесь с нами для покупки и консультации
Если вы заинтересованы в наших лазерных режущих машинах или у вас есть какие -либо вопросы по поводу преобразования проектных файлов для лазерной резки, не стесняйтесь обратиться. Мы здесь, чтобы помочь вам на каждом этапе пути, от выбора правильной машины до подготовки ваших дизайнов к резке. Независимо от того, являетесь ли вы небольшим владельцем бизнеса, любителем или частью крупной производственной компании, у нас есть опыт и продукты для удовлетворения ваших потребностей.
